智茂冲压式PCB分板机工作原理基于*模具冲压技术*，不管采用伺服还是电缸，冲压分板机的原作原理都是一样，核心步骤如下：

1. 定制模具

   根据PCB的布局和分板路径（如V-Cut或邮票孔连接），定制高精度模具。模具的刀口形状与分板路径完全匹配，确保切割精准。

2. 定位与固定

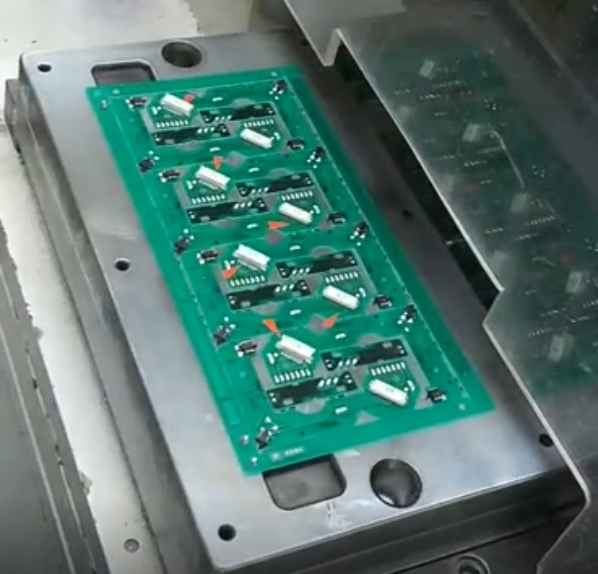

   PCB拼板通过机械夹具或真空吸附固定在冲压平台上，并利用光学定位（Mark点）或机械定位孔校准位置，确保模具与切割路径对齐。

3. 冲压分离

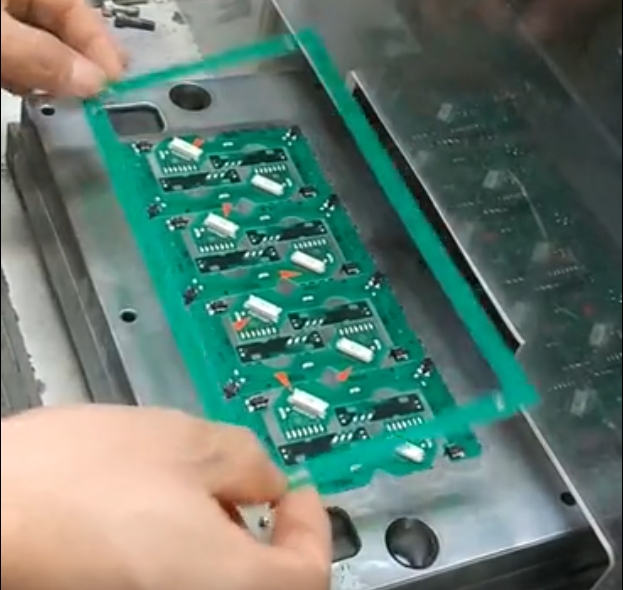

   冲压机驱动模具高速下压，以数吨至数十吨的压力瞬间切断PCB的连接部位（如V-Cut处的残留基材或邮票孔桥接）。冲切完成后，模具回退，分离的小板由传送带或机械手移出。

4.冲压分板特点

-高效：单次冲压可完成整板分离，适合大批量生产。

-精度高：模具精度±0.05mm，切口整齐，无毛刺。

-局限性：模具成本高，仅适用于固定单款PCB板的分板路径。

-应力高：过大的应力会导致焊点、器件损坏，引起焊球开裂、线路起翘、器件开裂、电容等失效。（需根据实板PCB进行测试，是否可采用冲压分板）
