核心机型全览：精准匹配不同生产场景

智茂铣刀分板机以模块化设计理念为基础，推出多款型号，全面覆盖从小型模块板到大型服务器主板的切割需求：

离线式PCB铣刀分板机机型：

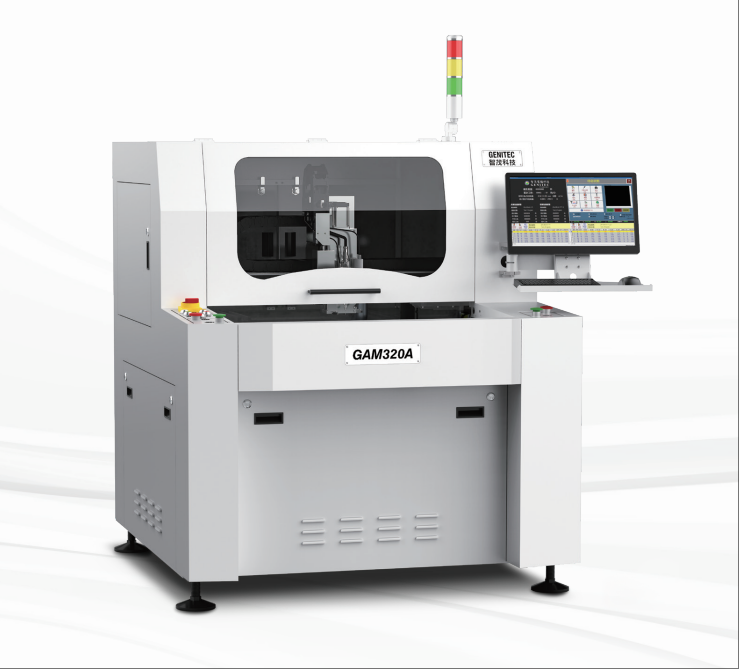

GAM320A标准型

有效切割尺寸350×300mm，满足手机、数码相机、GPS模块等小型高精度PCB板的切割需求。

采用双工作台设计，可同步执行切割与上下料，减少设备闲置时间，产能提升40%以上。

GAM320L大尺寸型

切割尺寸升级至450×500mm，专为数字电视、PC主机、服务器等大型PCB板设计，解决大板分板易翘曲、应力难控的痛点。

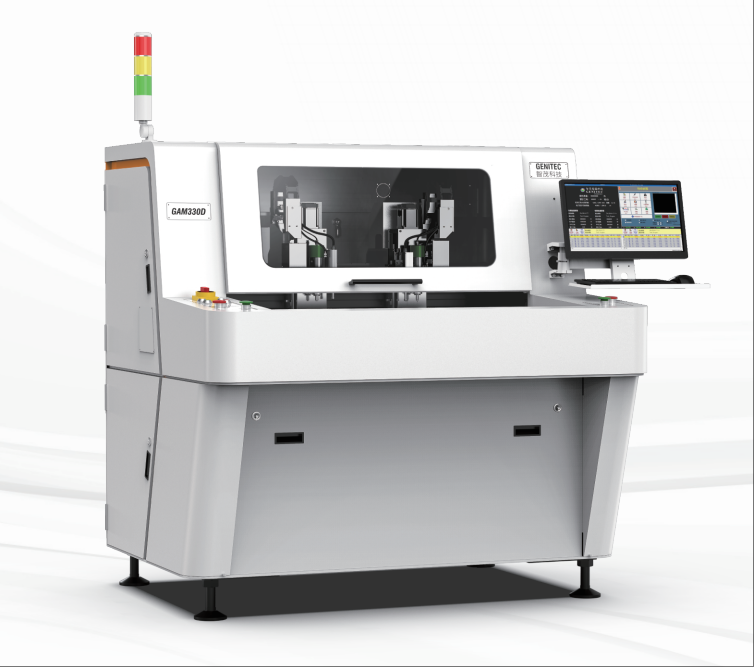

GAM330D双主轴离线机

双ESD主轴同步作业，独立控制Z轴；龙门式刚性结构保障长期稳定性。

成本优势：较在线机型降低30%投入，适合多品种小批量订单，切换程序仅需3分钟。

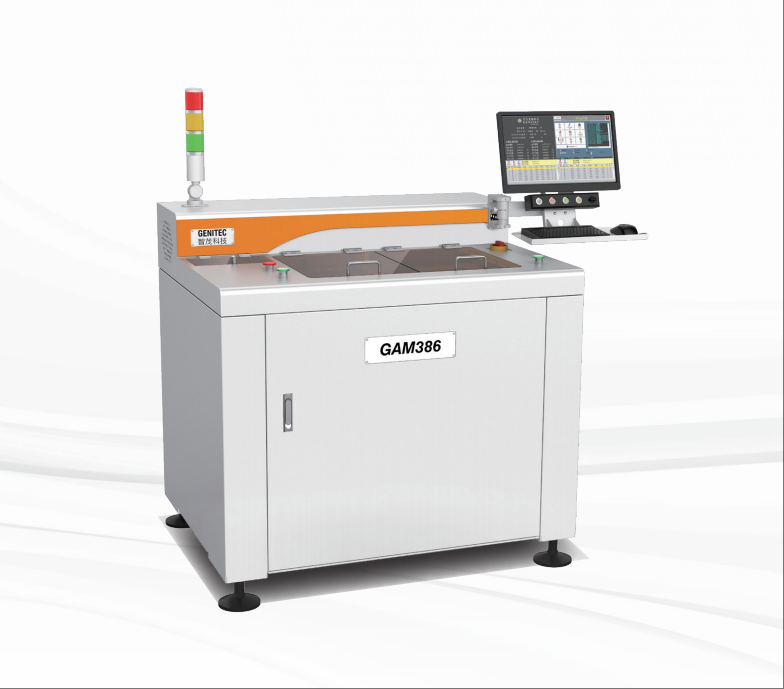

GAM386离线高效型

采用“底部切割+下吸集尘”专利技术，在2023东莞CMM电子展中广受关注。

兼顾高效率与简洁操作，特别适合多品种、小批量PCB板分板需求。

GAM300基础离线分板机

核心价值：紧凑设计（占地＜1.5㎡），操作界面图形化编程；标配6万转气冷主轴，支持∮0.8-3.0mm铣刀。

在线式全自动PCB铣刀分板机：无缝对接SMT产线

GAM320AT在线自动型

集成轨道自动输送系统，实现自动进板→精准切割→成品/废料分类输出全流程无人化。

支持真空吸嘴移载和左右流向配置，轻松嵌入SMT产线，24小时连续运行。

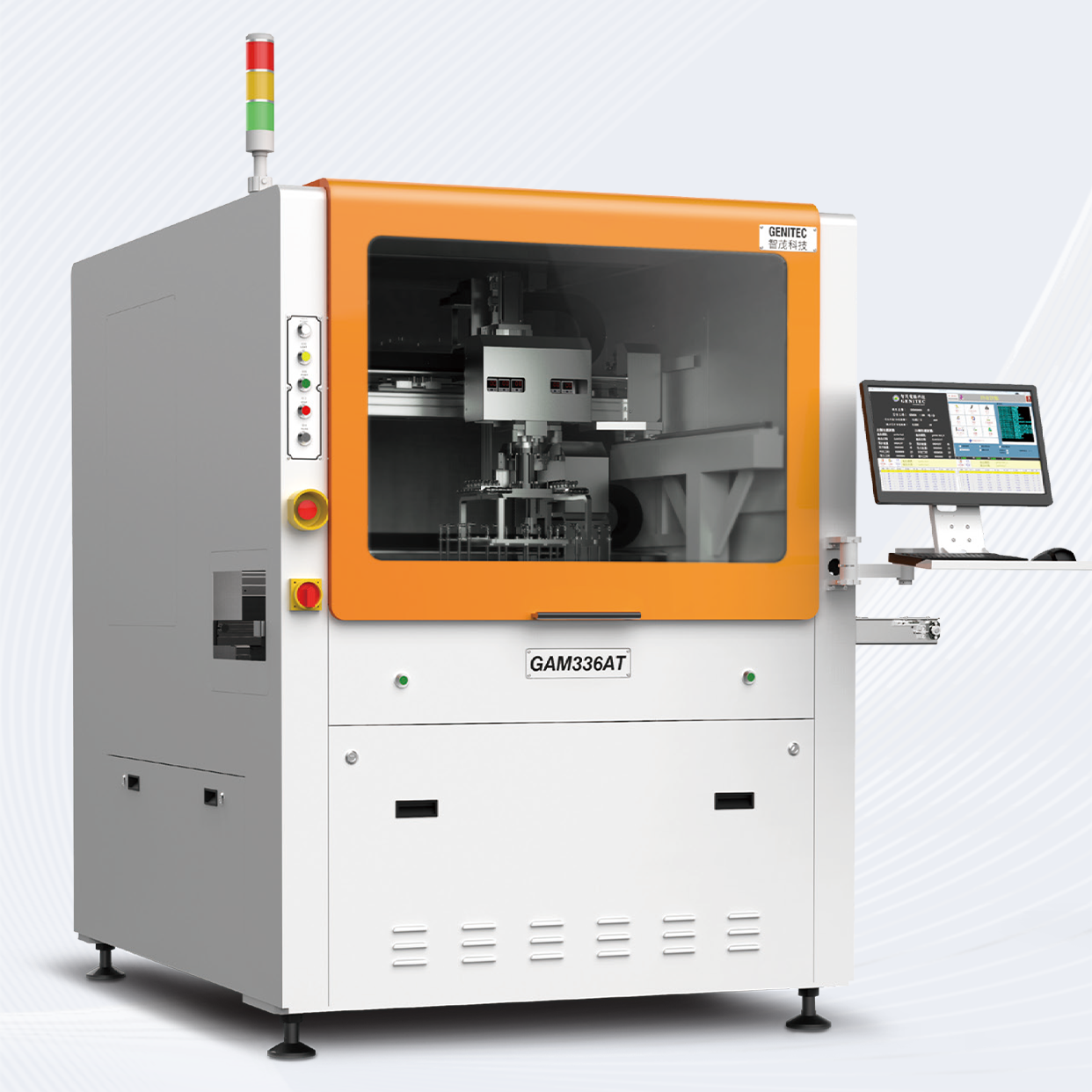

GAM336AT在线全自动分板机

核心功能：单移载模组四轴联动，支持0-180°取放板；标配真空吸嘴移载；条码读取器、激光测高及铣刀反装/断刀检测模块等。

精度与效率：±0.01mm重复定位精度，切割速度100mm/s；自动换刀主轴（80,000rpm）+浮动毛刷分段切割，延长铣刀寿命30%。

适用场景：手机板、穿戴设备等PCBA，支持皮带/轨道/治具多模式出料。

GAM360AT大型在线分板机

升级优势：切割尺寸扩展至600×500mm，专供服务器主板、汽车ECU等大板；双CCD视觉同步补偿，应对高曲率异形切割。

产能突破：产能达1200片/小时（以150×100mm板计），较标准型提升70%。

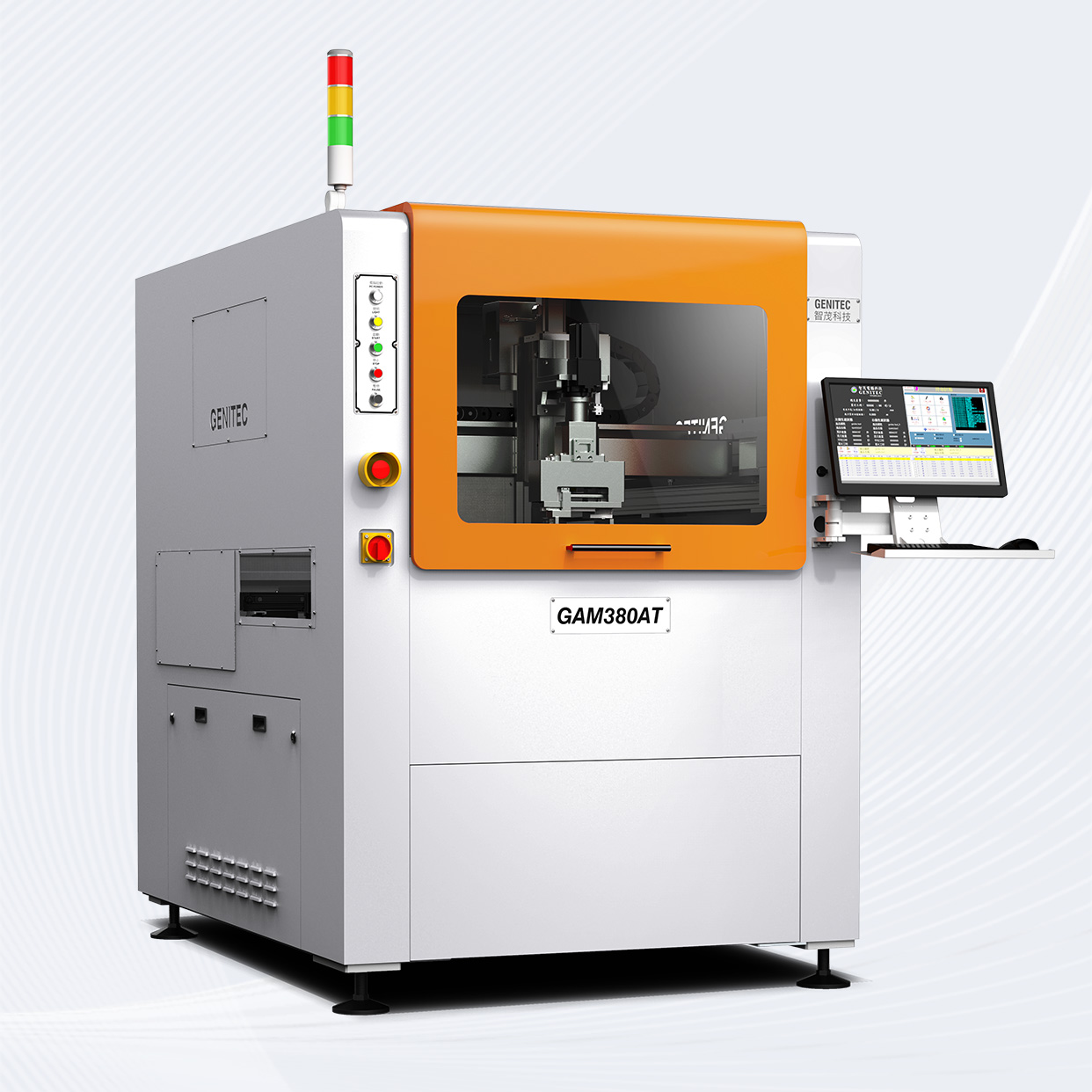

GAM380AT无治具PCB铣刀分板机

彻底告别定制工装治具，年省10W+治具成本；

转产无需等待，换线时间从两小时压缩至10分钟，一键切换新产品型号。

解决PCB小批量多机种难题。

二、五大技术优势：定义行业高标准

1. 智能视觉系统：切割精度跃升

全系搭载高速CCD视觉自动校正系统，通过彩色影像直觉式编程，实时补偿位置偏差。

切割精度达±0.02mm，重复定位精度±0.01mm，彻底解决V-CUT毛刺与元件偏位问题。

2. 双平台协同：效率突破瓶颈

专利双台面结构实现切割与置板同步进行。

对比单台设备，等待时间减少60%，产能提升至每小时120片以上（以100×80mm板计）。

3. 核心动力系统：稳定与精度的保障

采用进口原装气冷式主轴，转速80，000RPM可调。

主轴与驱动马达分离设计，散热效率高、振动小，确保板边切割平滑无崩角，寿命延长30%。

4. 全自动除尘：洁净生产

配置3HP-6HP大功率集尘系统，采用直通式滤袋与风口切换装置。

粉尘收集率>99%，噪音低于65dB，维护周期延长3倍。

5. 简易操作系统：快速上手

Windows界面支持图形化编程，USB即时备份程序。

新员工培训仅需2天即可独立操作，大幅降低技术依赖。

三、为何全球客户选择智茂分板机？

全形状适应能力

直线、圆弧、L型、U型及曲线补间切割一机搞定，无论邮票孔、空心板或异形板皆可高效分板。

刚柔并济的产能配置

标准治具与定制治具灵活选配，单机模式与联线自动上下料方案自由切换，适应订单波动。

全球化的服务保障

在华南、华东、华北、西南及中国台湾设直属服务中心，海外覆盖31个国家。

承诺10分钟电话响应+8小时现场支援，整机保修1年，终身维护。

四、应用场景全景覆盖

消费电子：手机主板、TWS耳机模组、智能手表微板的高光洁度切割

汽车电子：发动机控制单元（ECU）、雷达板抗应力分板

工业设备：工控主机、服务器大型板的无变形分割

通信领域：5G模块、光纤路由板的精密V-CUT处理

即刻升级您的分板工艺！

无论您面临的是异形板分板应力控制、微型板精度不足还是产线自动化改造的挑战，智茂以三十余载技术沉淀为您提供专属PCB分板解决方案。

>>> 免费获取您的PCBA分板方案咨询 <<<

专业技术团队为您分析板型特点，推荐最优机型，并提供试切服务！
