前言

提高质量，增加客户的信赖。

适合产品多变化特性的外型。

减少R&D在硬件上限制考量。

减少PCB板加工制程，增加加工精度。

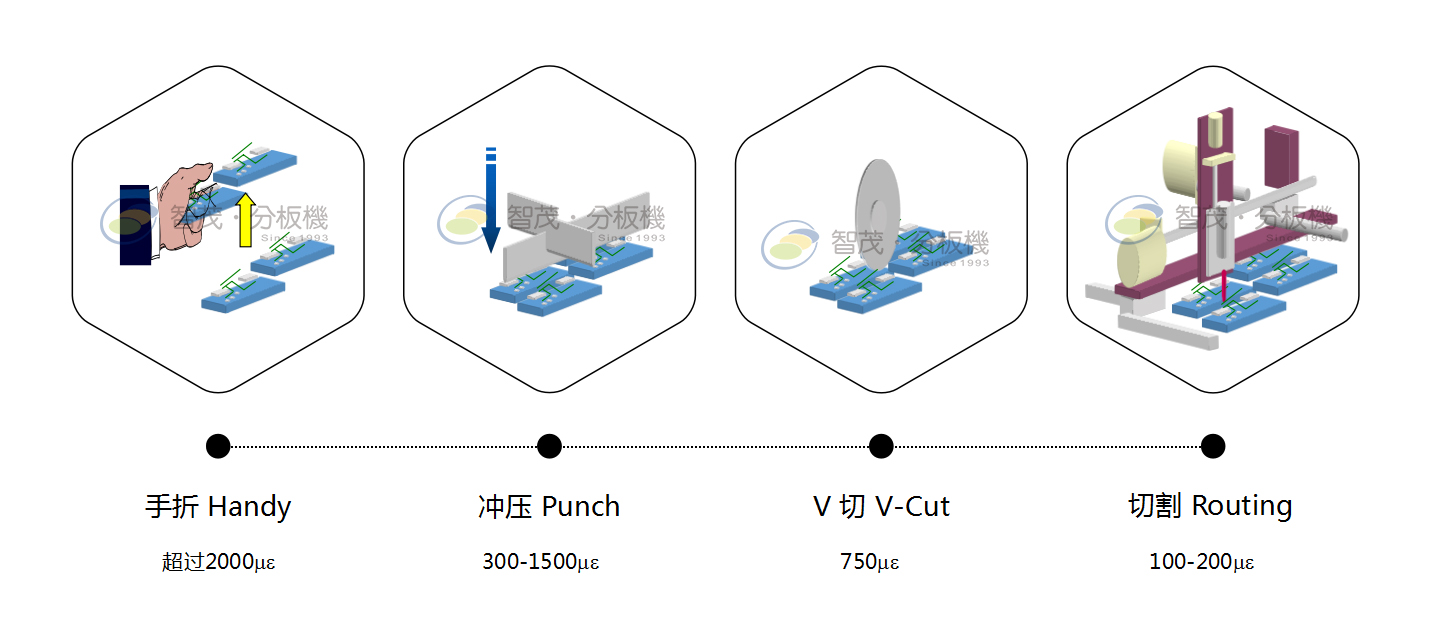

自动PCB分板机-分割方式

一、冲压 Punch

利用刀模切割PCB

生产速度快，切割压力大

需要预先制作刀模，耗费时间较长

只能针对单一机种，弹性度最小

二、V切 V-Cut

利用刀轮切割PCB

切割压力小，价格低

只能切割直线

对于外型毛边较多，精度较差

三、切割 Routing

利用高速主轴切割PCB

切割压力小，精度高，板边平滑

可切任何形状之PCB电路板

自动pcba分板机-分割应力

自动PCB分板机-治 具 篇

治具制作要领：

治具总高度为37mm(到PCB底面) 。

治具制作须配合机台定位梢尺寸(使用本公司标准治具底板除外)。

下集尘治具周围若能密封；则集尘效果更好。

治具制作以切割后每一小片PCB；在治具上不会左右摇动为标准。

使用上集尘时，治具制作要考虑切割时PCB会不会被往上吸。

使用下集尘时，治具制作要考虑集尘效果。

全自动PCB分板机-万 用 治 具

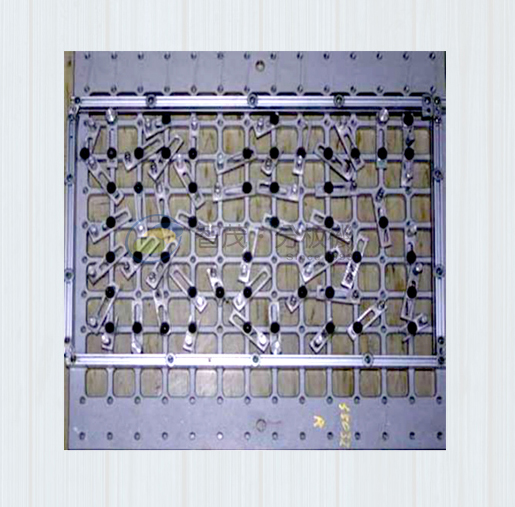

一、万用治具标准型

制作方法：用标准底板及PIN支撑PCB的孔及边做固定。

使用场合：适用较大PCB 。( Notebook 及手机等)

优       点：制作简易、调整容易、当机种淘汰时治具可重复使用。

缺       点：小板及多连片板较不好制作。

二、万用治具专用型

制作方法：同标准型，只是把PIN尺寸

                 加工到更适合PCB 的定位

                 孔或加一些辅助定位块等。

使用场合：较小之PCB或要求切割精度较高时使用。

优       点：同标准型并且可得到较好的  切割精度。

缺       点：制作较费时且需有辅助工具。

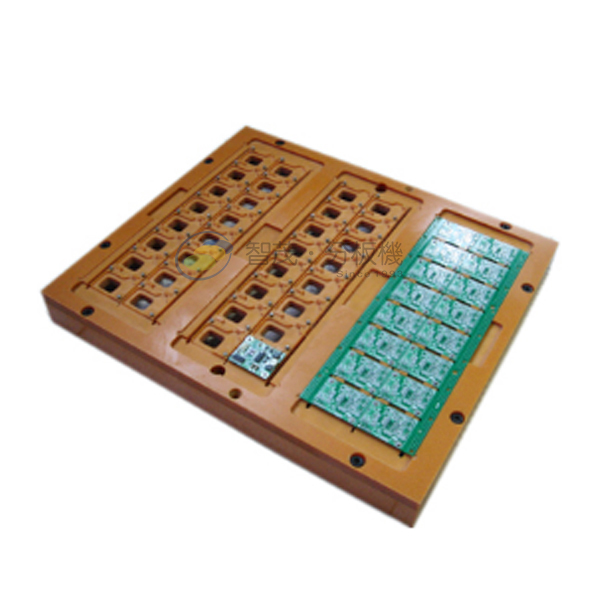

全自动PCB分板机-专 用 治 具

一、专用治具顶梢型

制作方法：在电木板上鉆孔打上PIN 支撑PCB 的孔或边。

使用场合：当PCB很小用调整PIN 会互相干涉时使用。

优       点：适合小板双面有零件。

缺       点：当PCB尺寸有变化时，治具可能会不可使用。

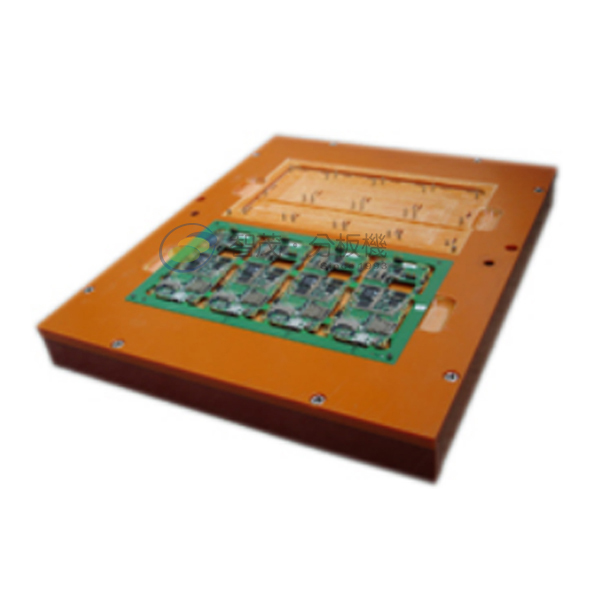

二、专用治具模具型

制作方法：用CNC铣床加工支撑PCB的边。

使用场合：适合多连片板长条型或矩阵型PCB。

优       点：适用于多连片板单面有零件时，可得到较佳之切割精度。

缺       点：同顶梢型；当PCB双面有零件时制作很麻烦 。

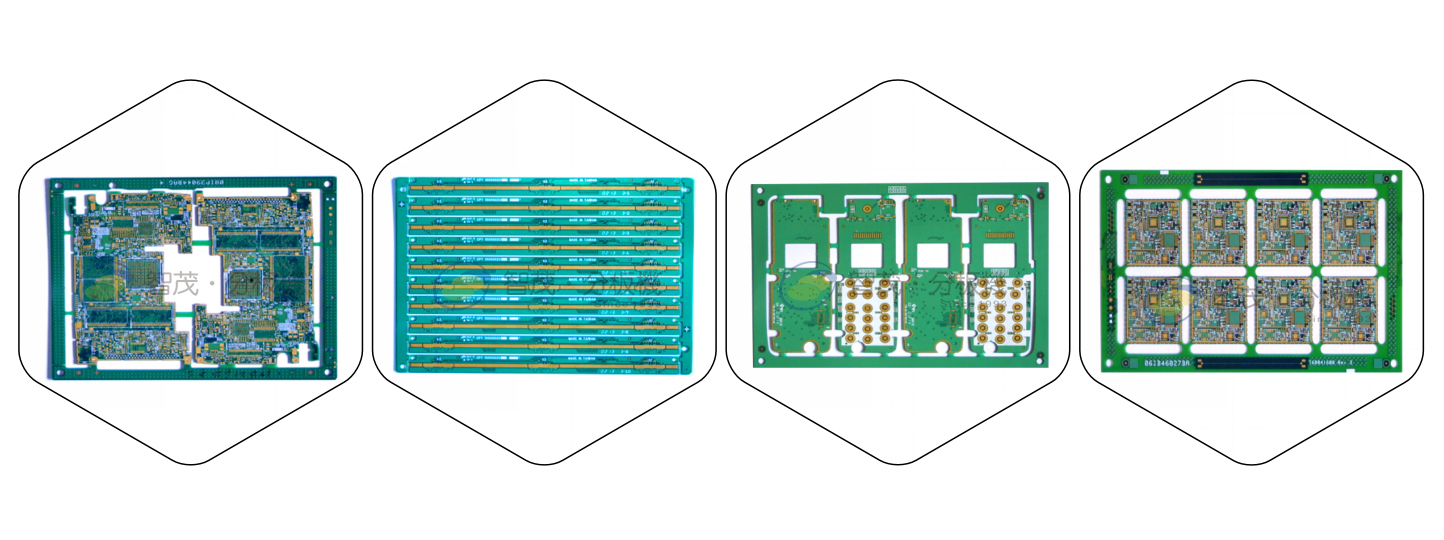

PC 板 LAYOUT 案 例

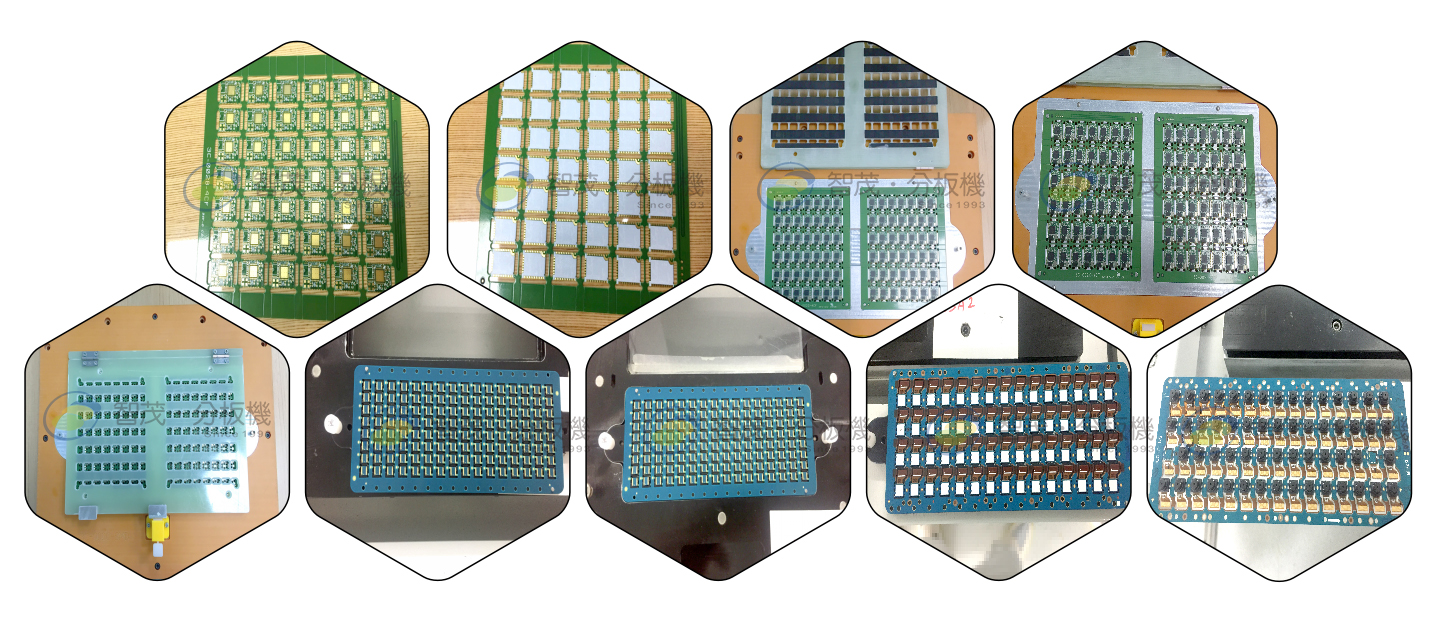

全自动PCB分板机-应 用 案 例
