稼动率高
精度高
低应力
防静电
无粉尘
在线式全自动PCB板分板机，自进料、废板及成品板分类出料，符合自动化生产需求。
配置高速CCD视觉对位补正装置，特别适合高精密及高产能之PCB分板作业。
采用高速主轴做PCB之切割分板，分割应力小、精度高，且适用任何形状之电路板。
双台面运动，可同时执行分板切割及电路板置放，减少等待时间、增加产能，提高作业效率。
适合手机、数位相机、GPS、PDA及MODULE等又种小块多连板之PCB分板。
加大尺寸适用数位电视、PC主机、工作站、服务器等大型电路板之分板加工。
可选用各种收板方案，达到全自动化人力节省之目的。
可设置保养时间
清洁集尘滤袋时间
定时提醒操作人员保养设备
调用原有程序，避免治具错误，实现快速调取程序、快速换线
30多年自主研发软件，分板机采用独立研发软件，稳定可靠，杜绝因BUG而导致切坏板。
分板机设备采用设计结构一体式焊接，结构稳定，强度高
采用铸铝一体成型，抗氧化、不变形、不偏移，寿命高、精度有保障
采用大功率集尘机
粉尘过滤HEPA 等级
配备负压侦测 ，时时警醒粉尘收集状态
配备浮动毛刷（发明专利号ZL201721620742.X），增加粉尘收集效果
可选配中控系统：透过网络IP进行统一管理与实时监控
远端设备统一管理：手机APP远端监看
项目 | GAM330AT |
有效切割尺寸 | 350*300mm |
入料方式 | 轨道输送 |
出料方式 | 轨道输送or分区输送 |
移载方式 | 真空吸嘴吸附移载 |
流向 | 左-右or右-左 |
切割功能 | 直线、圆型及圆孤补间 |
加工台面 | 双台面 |
机台重覆精度 | ±0.01mm |
切割精度 | ≦±0.05mm |
最高移动速度 | XY轴:1000mm/s、 Z轴:500mm/s |
最大移动行程 | X:810 Y:370 Z:90mm |
主轴转速 | MAX.80000rpm |
切割速度 | 0~100mm/s |
操作接口 | 视窗操作接口 |
程序教导方式 | 彩色CCD影像直觉式教导输入 |
程序备份 | USB接口 |
控制方式 | 精密多轴控制系统 |
XYZ轴驱动方式 | AC伺服马达 |
适用铣刀尺寸 | 0.8~3.0mm |
电源规格 | AC220V 50/60HZ 4KW 单相 |
切割主机尺寸 | 2105(W)*1445(D)*1706(H)mm |
切割主机重量 | 800kg |
标配集尘机 | TS300L |

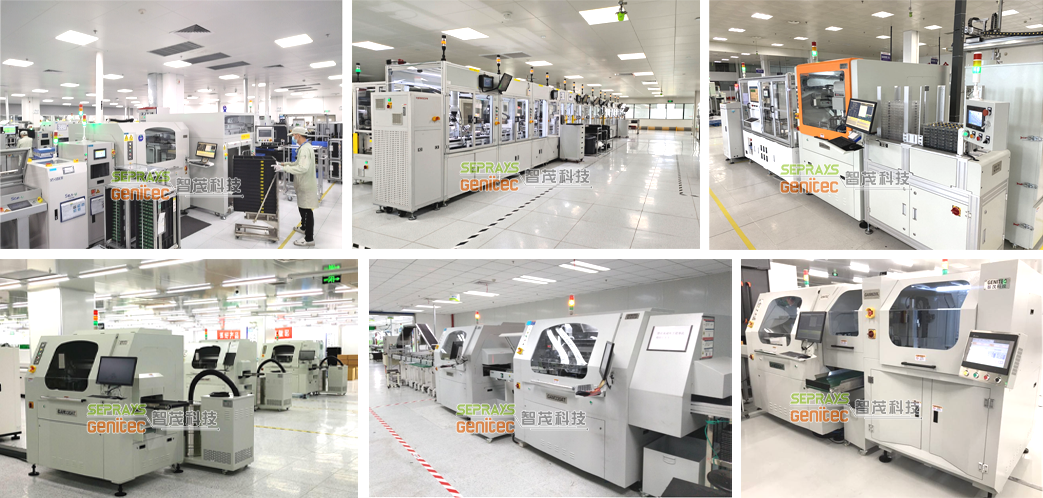

在线式全自动PCB板分板机工厂实拍应用案例：
