精度能达到1uA
通用性更强
降低成本
WFP电池模拟器系列产品为移动终端产品的研发和生产测试提供了新一代的电池模拟解决方案,WFP采用全新专利的数字反馈技术来控制输出的电压,保证了从产品上电开始的测试过程中待测产品的绝对安全,具有卓越的性能,提供稳定的输出,极小的纹波和噪声,极短的响应恢复时间,可以满足设备从休眠到工作模式的迅速切换时的供电需求。其不仅能够为待测产品提供稳定且安全的电压,更能够精确测量待测产品在不同工作模式下的工作电流,精度能达到1uA。
输出最大功率为60W,最大电压为20V,和同类产品相比具有更大的输出功率和更高输出电压。基本能满足市面上绝大部分移动电子类产品的供电需求,通用性更强。
WFP采用4.3寸LED显示屏,能完全显示电源当前输出状态,方便观察产品测试情况。同时支持GPIB、以太网、USB编程控制等多种使用方式,并支持双通道独立控制,将一部电源当做两部单通道电源使用,使得产线测试系统搭建更加方便灵活、性价比更高。
产品性能
1、产品特点
100nA电流测量分辨率
双电流量程，满足μA级的关机漏电流和安培级的大电流测试
远端电压感应补偿与快速的瞬态响应，克服无线电池供电设备测试时的瞬态压降
支持GPIB、网口、USB通信、SCPI指令格式
支持通道独立控制功能，模拟两台单通道程控电源内置数字电压表功能
2、产品性能表现
全数字远端电压反馈消除了在待测产品上下电过程中的电压过冲
微安级到安培级，具有精确的静态电流测量能力和强大的动态电流观测能力
出色的电压瞬态响应算法确保待测产品的安全并使测试系统达到最大的吞吐量
动态电流观测能力采样率可达100KHz
尺寸小，非常有利于产线测试自动化设备的系统集成，并降低成本
| 序号 | 项目 | WFP60H | |
| 1 | 通道数 | 2 | |
| 2 | 通信接口 | GPIB、USB、LAN | |
| 3 | 通信协议 | SCPI标准 | |
| 4 | 电压 | 输出范围 | 0～20V |
| 5 | 编程分辨率 | 1mV | |
| 6 | 纹波与噪声 | 10 mV(RMS) | |
| 7 | 编程精度 | 0.05%+10mV | |
| 8 | 回读精度 | 0.05%+3mV | |
| 9 | 回读分辨率 | 1mV | |
| 10 | 电流 | 建立时间 | <5ms |
| 11 | SOURCE模式 | 0～5A(0-12V)/0～3A(12-20V) | |
| 12 | SINK模式 | 3A max 0-4V:3A 4-20V:3A-0.15×(Vout-4V) | |
| 13 | 编程精度 | 0.2%+5mA | |
| 14 | 回读精度 | 5A量程：0.2%+200uA 5mA量程：0.2%+1uA （输出不带大电容） | |
| 15 | 回读分辨率 | 5A量程：100uA 5mA量程：100nA | |
| 16 | DVM功能 | 差分输入范围 | -5V～+25VDC |
| 17 | 共模输入范围 | -5V~+25VDC | |
| 18 | 回读精度 | 0.05%+3mV | |
| 19 | 回读分辨率 | 1mV | |
| 20 | 输入阻抗 | 2MQ | |
| 21 | 测量时间 | 编程范围 | 0.01PLC～10PLC |
| 22 | 编程分辨率 | 0.01PLC | |
| 23 | 测量平均 | 编程范围 | 1～10 |
| 24 | 分辨率 | 1 | |
| 25 | 参数存储单元数 | 5 | |
| 26 | 输入电源 | 电压范围 | 220VAC±10% |
| 27 | 频率 | 50Hz/60Hz | |
| 28 | 最大功耗 | 400W | |
| 29 | 工作温度 | 0～40℃ | |
| 30 | 存储温度 | -20～+70℃ | |
| 31 | 湿度 | 10%～90% | |
| 32 | 显示 | 4.3寸TFT LCD | |
| 33 | 体积(宽x高x长) | 220mm×406mm×88mm | |
| 34 | 重量 | 7.5kg | |

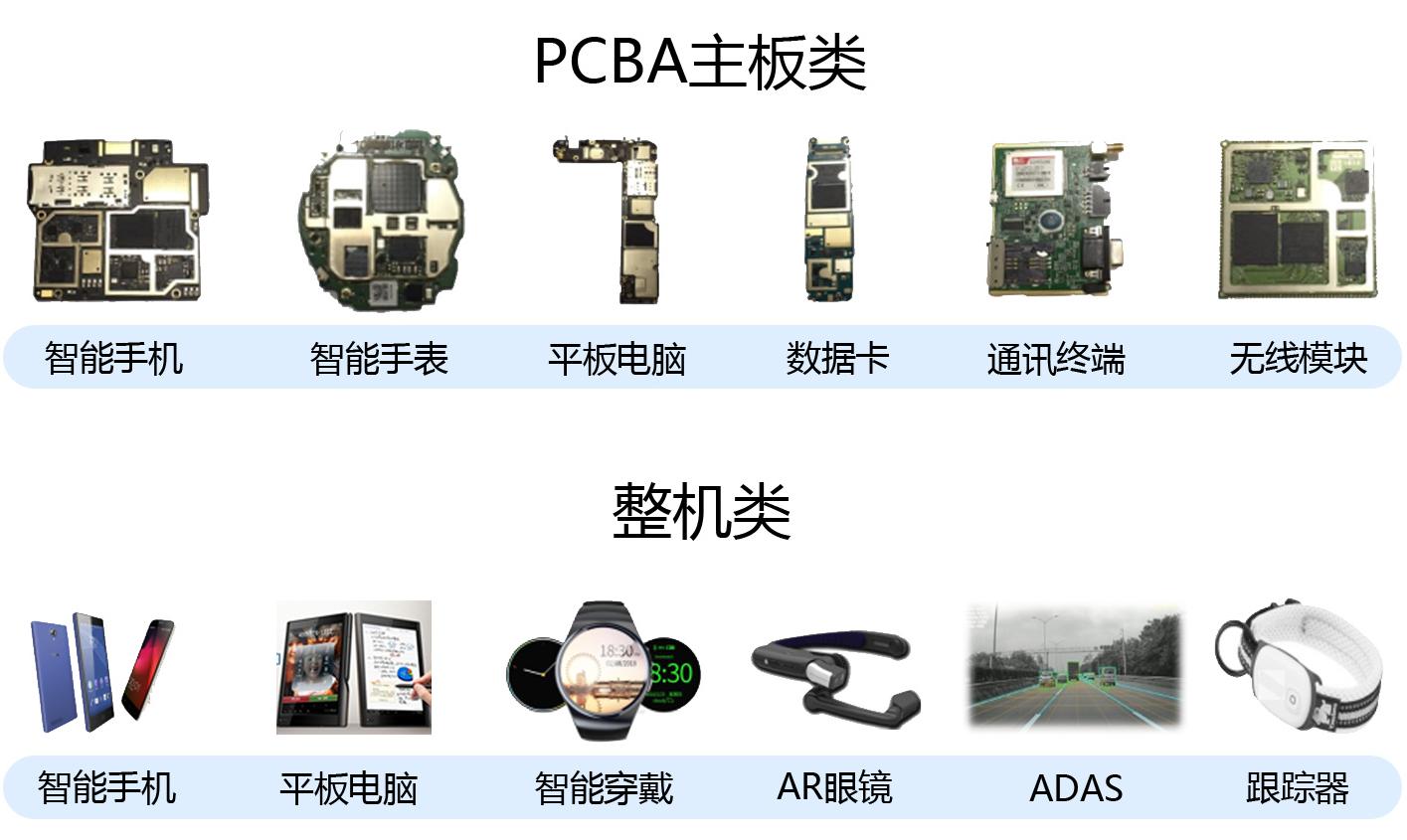

应用场景
PCBA主板类：智能手机、智能手表、平板电脑、数据卡、通讯终端、无线模块等
整机类：智能手机、平台电脑、智能穿戴、AR眼睛、ADAS、跟踪器等。
