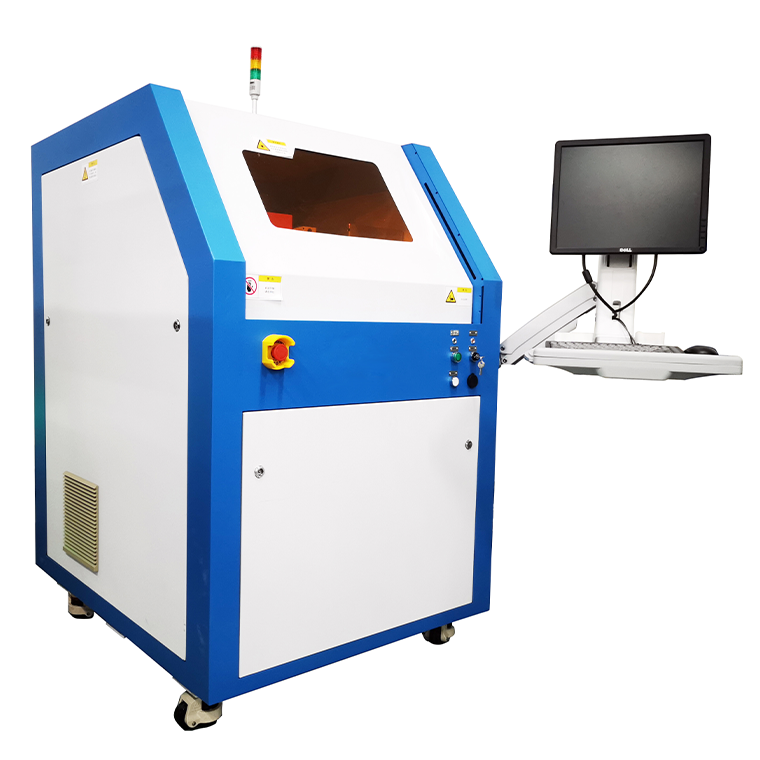

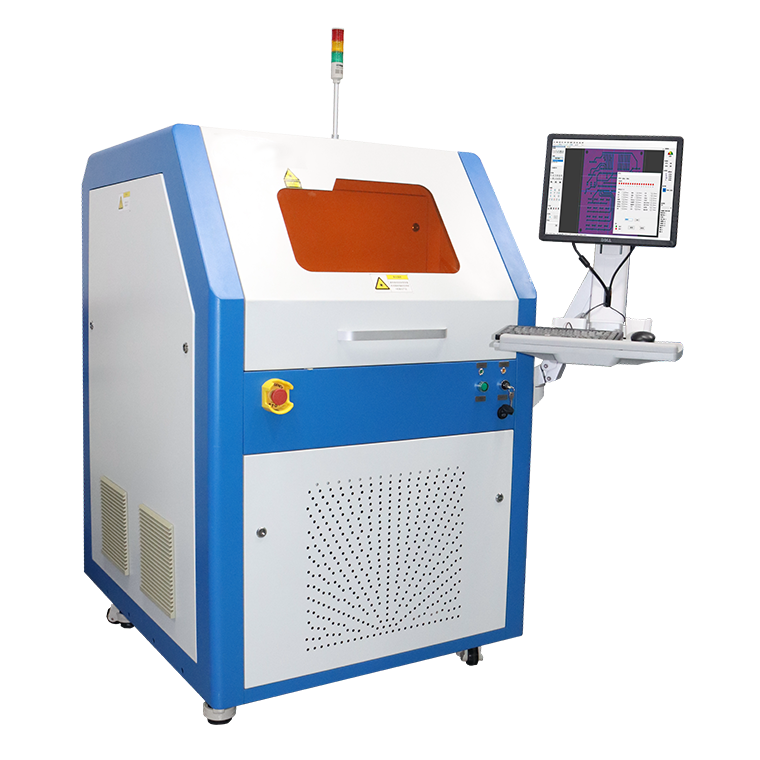

三段轨道在线式，专为SMT产线打造
无接触、无应力、低粉尘、快速灵活、产能高
最大加工尺寸可达350x350mm幅面，结构紧凑，可快速并入SMT生产线，通过装载不同产品治具，标配三段式轨道上下料结构，轻松实现各类产品切换；
安全可靠，符合中国、欧盟电气标准设计，加工区域全封闭，保证加工过程的安全防护；
可根据生产需求，接入工厂MES系统，实现全流程生产管控。
标配轨道在线，快速接入，具有无接触、无应力、低粉尘、快速灵活、高能效比等突出优势。

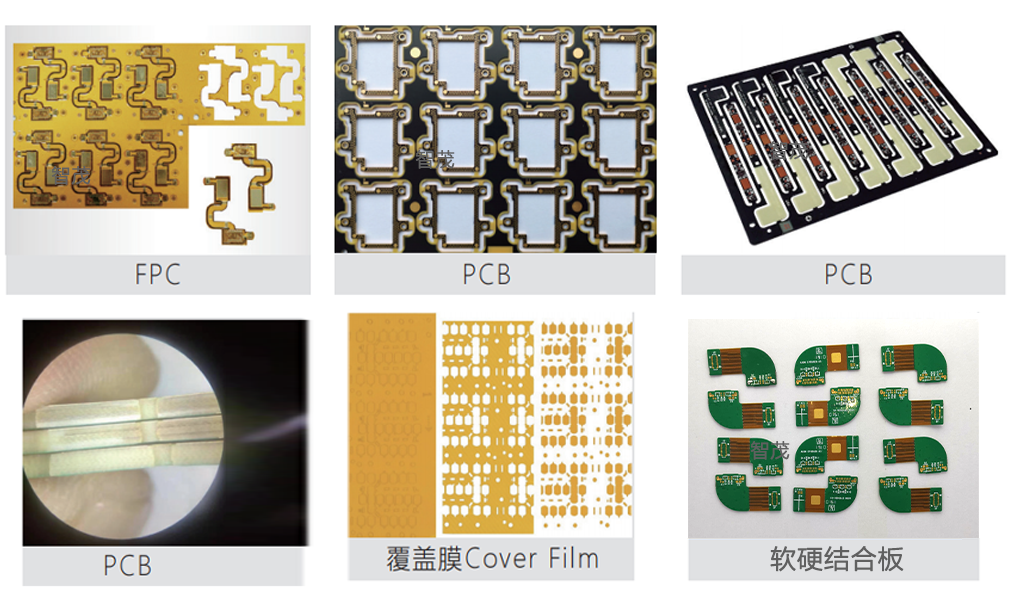

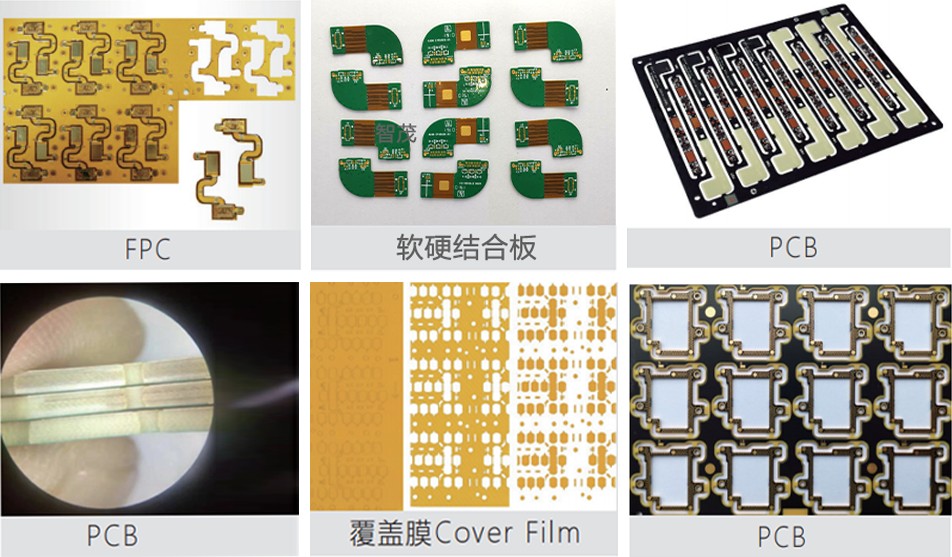

激光精密切割分板精度高，可满足全切、断点切割、邮票孔切割、 V-CUT切割等各种分板需求产品不受图形限制，不会产生变形。
适用于高端精密产品的应用，加工后产品无毛刺，光滑整齐。
配置高速CCD视觉自动校正系统
可模拟切割路径协助程式编程，切割切割路径准确
搭配整版扫描、离线编程功能，提升路径编辑效率
可设置保养时间
清洁集尘滤袋时间
定时提醒操作人员保养设备
加装激光测高模块，可检测PCBA放入治具时的高度是否正确，防止因PCBA板未放到位或治具内有小碎板 造成分板时切割偏移损坏
条形码相机可动态采集、任何位置识别二维码实际应用案
加装读码器可将PCBA上的条码记录到电脑里，或者通过MES系统接受伺服器讯息辨识NG板条码后进行分类处理
30多年自主研发软件，分板机采用独立研发软件，稳定可靠，杜绝因BUG而导致切坏板。
可选配中控系统：透过网络IP进行统一管理与实时监控
远端设备统一管理：手机APP远端监看
技术参数 | ZAM340 |
最大载具幅面 | 350mm×350mm，可选400×400mm |
设备平台 | 大理石平台，直线电机 |
X/Y轴分辨率 | 0.5μm |
整机精度 | ±25μm |
重复精度 | ±2μm |
接收数据格式 | Gerber, HPGL, Sieb & Meier, Excellon, ODB++ |
激光波长 | 355nm/532nm |
纳秒激光脉冲频率 | 40kHz-300 kHz |
机器尺寸（WxHxD) | 940mm x 1,720mm x 1,650mm |
机器重量 | 1500kg |
电源 | 3×380V+N+PE, 50Hz, 3.0kW |
环境温度 | 22℃±2℃(71.6℉±2℉) |
激光器 | 可选 |
数据处理软件 | CircuitCAM7 |
设备驱动软件 | DreamCreaTor |
摄像头靶标对位系统 | 标配 |
工业吸尘系统 | 选配 |
